PROCESO DE CONSTRUCCIÓN DE ROBOT Y CIRCUITOS

Podemos observar como primer punto el proceso de construcción de un robot y al final los circuitos vistos en este periodo.

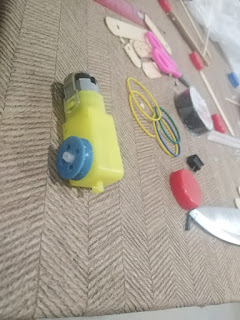

1. Materiales para trabajar el robot:

- Un motor de reducción.
- 2 poleas de 2 cm.
- Una pila o batería de 9 volt.
- 2 cables de 30 cm de diferente color para baterías.
- Un interruptor pequeño.
- 4 tapas de jugo Hit.
- 6 cauchos elásticos.
- 8 baja lenguas.
- 4 palos de pincho.
- Un rollo de cinta aislante negra.
- Una pistola de silicona con silicona.

2.   Estructurar o modelar el carro para así calcular las  mediciones de la parte eléctrica del prototipo como continuación veremos

• De los materiales  vistos anteriormente vamos a utilizar 2 palos de pincho que están ubicados entre los huecos realizados por un adulto mayor en los palos de paleta para así llevar acabo el objetivo que se quiere alcanzar.

3. En esta parte visualizamos los materiales para  dar estructura y afirmar en un lugar plano la parte eléctrica del robot.



4. En este punto  pegaremos todos los materiales vistos anteriormente   con silicona cuidadosamente.



 5. En esta parte pegaremos la polea a un costado de el motor  para mejor funcionamiento de la parte eléctrica.

6. Esta parte es una de las principales partes debido a que en esta se asen las conexiones para el manejo del prototipo

• En esta parte  emplear otro cable para la conexión debido a  que tienen que ser tres cables, el que mencione y dos cables que viene incluidos en la batería.
• al hacer estas conexiones situaremos el interruptor y y en la parte de abajo encontraremos dos huecos donde pondremos el cable negativo de la batería y el cable naranja.
• en la parte de la  batería encontraremos otro cable el positivo  en este los situaremos en la parte de cobre de el motor esta parte esta situada en la parte inferior a un costado,recuerda que hay dos partes de cobre .
• en la segunda parte de cobre situaremos el otro extremo del cable naranja, así al encender el interruptor te sorprenderás.

7. En  esta parte haremos las ruedas ya que con ellas se ayudara a llevar acabo la función del prototipo

• antes de todo el proceso de las ruedas, tenemos que formar un circulo donde pueda introducirse el palo  de pincho.
• al realizar esta actividad pegaremos los palos de pincho a la rueda donde queden resistentes para su funcionamiento.

8. En esta parte uniremos tres partes

• las ruedas, la estructura ya mencionadas anteriormente y por ultimo la polea que esta situada en la parte superior de el carro junto a un caucho elástico color amarillo

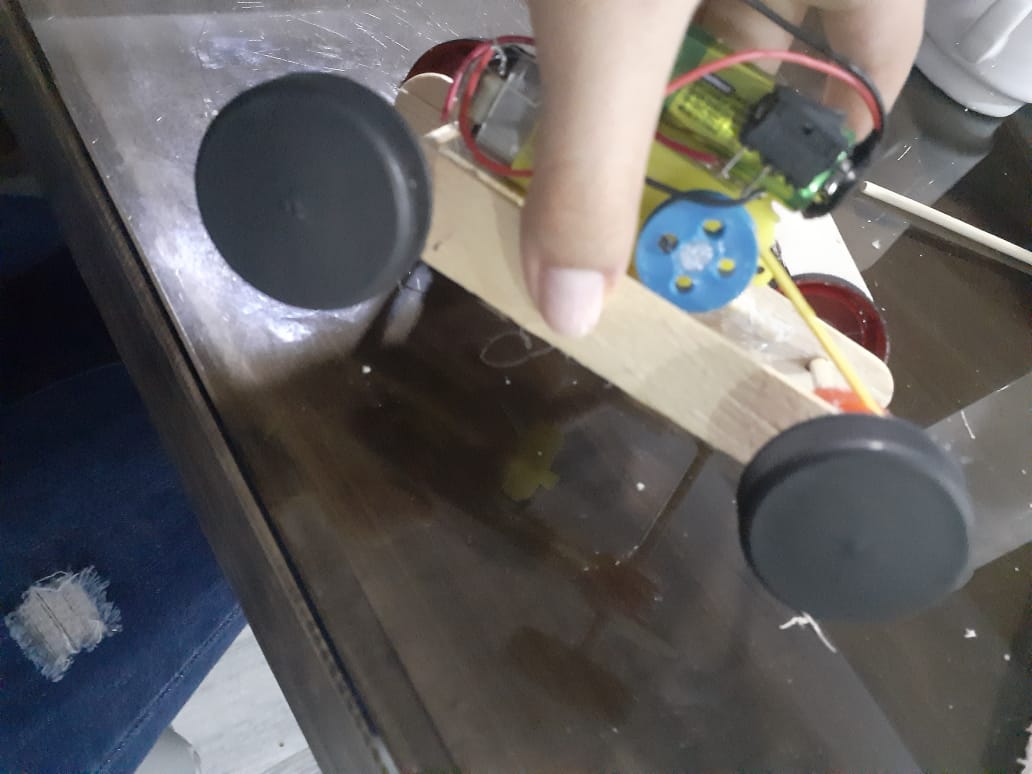

9. Aquí ya observaremos el resultado eléctrico y parte de la estructura ya con todas las partes mencionadas  anteriormente  unidas con silicona y seleccionando su lugar de ubicación cuidadosamente.

a continuación apreciaremos  el vídeo sobre el funcionamiento del prototipo



10. En este punto, pintaremos las ruedas con pintura de color negro para mejor diseño de las mismas.

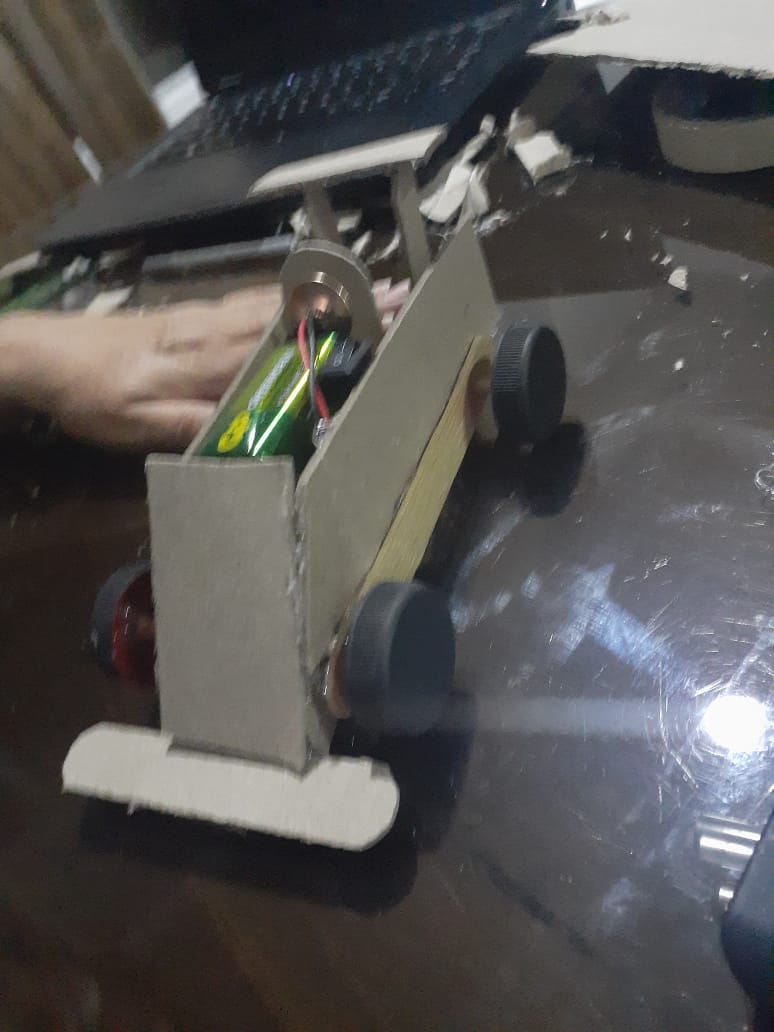

11.  Vamos a diseñar,  cortaremos algunas partes de carton y las pegaremos

•  cortaremos una cartulina gruesa  de 4cm de ancho y  16cm de largo, la pegaremos en una esquina en el interior de el carro. sobresaliendo de el  1cm
• aparte  de la mensionada anteriormente cortaremos  otro pedaso de cartulina  de 9cm de ancho y 1cm de largo, esta la pegaremos en la parte sobresaliente que dejamos en el punto anterior.

12. Haremos la parte de atras de el diseño, en este punto cortaremos 3 partes

•  En la primera parte cortaremos la cartulina,  en esta parte hay dos partes iguales para mejor estructura de el carro, con 6cm de largo  y  1 cm de ancho.  el cual cortaremos un poco diagonal en las dos esquinas y las pegaremos en la parte de atras una en cada lado en linea recta.
• la otra parte  es pequeña  1,5con de largo y 6cm de ancho, el cual pegaremos en la parte de arriba de nuestro punto anterior.

13. Como en cualquier carro o robot nesesita un tipo de paredes  las cuales pegaremos hacia los lados  en la parte de arriba de los palitos de paleta, pero antes de eso cortaremos un rectangulo de  4cm de ancho y 6 cm de largo  que lo pegaremos en la parte de adelante en medio de as paredes.

14. Es hora de pintar, decorar y poner los accesorios que desees.

•  este robot lo quise pintar de naranja con lineas negras,
•  le puse accesorios como un bolante el cual es hecho con un boton, una silla el cual esta hecho con la misma carulina de el diseño, un logotipo  con la letra de mi nombre, un conductor el cual puede ser algun juguete en mi caso utilize yn muñeco de gelatina boggi  y luces para que pueda verse mas llamativo.
• Tambien en la parte de arriba de el robot sugiero colocar una cartulina delgada ya que asi, puede despegarse facilmente si llega a ocurrir un daño electrico como por ejemplo baterias o si llegaran a fundirse las luces entre otros.

A continuacion apreciaremos el video de el trabajo final con su respectivo funcioamiento.

Acontinuacion aapreciaremos el modelo observando todas sus partes   manejo, decoracion, luces y  conexiones. Aunque no en un gran enfoque devido a daños tecnicos,  gracias por su atencion y comprension.💖



CIRCUITOS DE ESTE PERIODO

SIMULANDO UN CIRCUITO

CIRCUITO RGB

https://www.tinkercad.com/things/1VB85XkaGHV-dazzling-jaiks-luulia/editel?sharecode=_fEf8IZPzFBQI9d4MtMkx9Ca4XpWwraDITx00DJTYTo



CIRCUITOS AUMENTANDO RESISTENCIAS

https://www.tinkercad.com/things/aXRReAfuGBb-brilliant-duup-tumelo/editel?sharecode=2Vh0nO1Avz0FPlkuZCOCyjECz5lkV4nzcFdm1N1ljwc



EXPERIENCIA  PROPIA

https://www.tinkercad.com/things/k31jXXDKBi9-grand-kasi-vihelmo/editel?sharecode=3nBZTMxzYkcEt3EXzTg1bzzrnHKYMKpfJ9GlHrpvB68

SEMÁFORO

https://www.tinkercad.com/things/0l31IBRTtq4-surprising-habbi-leelo/editel?sharecode=o91eT0xuO5EZFUxGRzc-77YEf9iIBC672hYFYpqzu1A

SENSOR DE PROXIMIDAD

https://www.tinkercad.com/things/6vQVa5Hs3ib-brilliant-crift/editel?sharecode=kbHQhsK4kkoDN5BTKJQQ3d1ZVohQCpChJ_9oNyzkn1U

COMPROBACIÓN DE CIRCUITOS

https://www.tinkercad.com/things/68weuaXCnhE-powerful-fulffy-borwo/editel?sharecode=3_dxtU8d8PhBz7DrXrz1nZvUSNXM6OsCwxr_c569kTY

ADJUNTO VÍDEO DONDE SE MUESTRA EL FUNCIONAMIENTO DE LOS CIRCUITOS SIN TENER LA NECESIDAD DE TOMAR PANTALLAZOS DE CADA UNO (en este vídeo están los 6 circuitos y  en el numero 7 esta el respectivo pantallazo):
